ITF-14 Specifikationer



Nedenfor er ITF-14 stregkodespecifikationerne i millimeter. Denne side viser de officielt tilladte størrelser af din ITF-14 stregkode på din karton

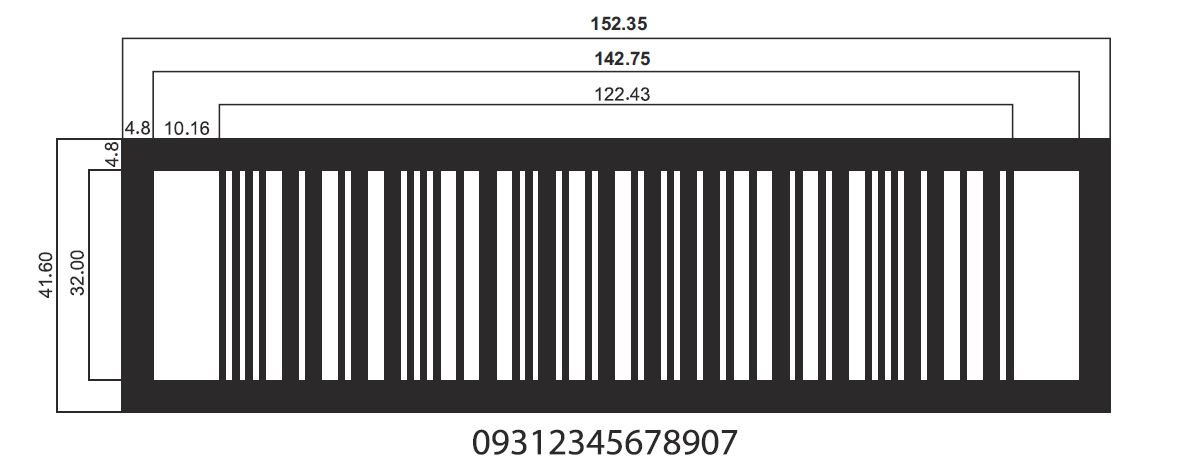

ITF-14 Sizing

v\:* {behavior:url(#default#VML);}
o\:* {behavior:url(#default#VML);}
w\:* {behavior:url(#default#VML);}
.shape {behavior:url(#default#VML);}

Normal
0

false
false
false

MicrosoftInternetExplorer4

/* Style Definitions */
table.MsoNormalTable
{mso-style-name:”Table Normal”;
mso-tstyle-rowband-size:0;
mso-tstyle-colband-size:0;
mso-style-noshow:yes;
mso-style-parent:””;
mso-padding-alt:0cm 5.4pt 0cm 5.4pt;
mso-para-margin:0cm;
mso-para-margin-bottom:.0001pt;
mso-pagination:widow-orphan;
font-size:10.0pt;
font-family:”Times New Roman”;
mso-ansi-language:#0400;
mso-fareast-language:#0400;
mso-bidi-language:#0400;}



















De øverste og nederste bærestænger er obligatoriske, mens de lodrette bærestænger er valgfrie, forudsat at der anvendes en trykmetode, der ikke kræver trykplader.

Forstørrelse:

Det specificerede forstørrelsesområde for et ITF-14 stregkodesymbol, der scannes i et miljø med generel distributionsscanning, er mellem 50 og 100 %. For andre scanningsmiljøer er området 25-100 %

Hvis der udskrives på bølgepap, skal ITF-14 være over 62,5 %.



Højde på stænger:

Minimumshøjden for stængerne i et generel distributionsscanningsmiljø er 32 mm.

I andre scanningsmiljøer skal stanghøjden være så høj som muligt. 13 mm er den mindste stanghøjde, derfor bør alle ITF-14’er overskride denne højde, men der skal gøres alt for at sikre, at højden er så tæt som muligt på 32 mm.



Søjlebreddeforhold:

Barbreddeforholdet er 2,5:1. Det acceptable område for dette forhold er mellem 2,25:1 og 3:1.

Menneskelig læsbar fortolkning:

Skrifttype, skriftstørrelse og placering er ikke specificeret, men disse skal udskrives tydeligt i forhold til resten af stregkoden. Det foretrækkes, at skrifttypen vises under stregkoden.

Forstørrelse X-Dimension Bredde Bar Højde Stille Zoner
25% 0.25 30.62 13 2.54
30% 0.3 36.73 13 3.05
35% 0.36 42.85 13 3.56
40% 0.41 48.97 13 4.06
45% 0.46 55.09 13 4.57
50% 0.51 61.21 32 5.08
55% 0.56 67.34 32 5.59
60% 0.61 73.46 32 6.1
62.50% 0.64 76.52 32 6.35
65% 0.66 79.58 32 6.6
70% 0.71 85.7 32 7.11
75% 0.76 91.82 32 7.62
80% 0.81 97.94 32 8.13
85% 0.86 104.06 32 8.64
90% 0.91 110.19 32 9.14
95% 0.97 116.31 32 9.65
100% 1.02 122.43 32 10.16



























Alle mål er i millimeter.

Det er bedst at give mere plads til de stille zoner end minimum i tilfælde af blækspredning



Vilkår:

General Distribution Scanning Environment – Dette refererer til automatiseret scanning af en maskine, når emnet passerer langs et transportbånd.

Other Scanning Environments – Dette refererer typisk til håndholdte scannere.

Bar Width Ratiodette refererer til forholdet mellem brede moduler og smalle moduler i ITF-14. Et bredt modul skal være 2,5 gange bredden af et smalt modul.

Quiet Zones – Område med hvidt mellemrum på hver side af søjlerne
